Сервисное обслуживание грувбокса Yamaha RM1X

Здравствуйте, друзья! В этой статье речь пойдет о замене кнопок на синтезаторе-грувбоксе Yamaha RM1X. Наверняка многие сталкивались с тем что со времени (или от времени) кнопки пэдов начинают плохо нажиматься. Это одна из типичных проблем железных синтезаторов и не только RM1X.

    Собственно, приобретя этот замечательный грувбокс-секвенсор  я столкнулся с тем же. Не долго думая я решил заменить все контакты клавиатуры. Остальные кнопки оказались в норме.
    Порывшись в сети и по интернет магазинам я выяснил что родных кнопок в наличии нет нигде и везти их под заказ будет стоить довольно дорого. Неужели нельзя найти самые заурядные кнопки в наличии? Конечно можно. Для этого я обратился на сайт магазина "Чип и Дип" где и нашел аналогичные кнопки. Цена за одну штуку составила порядка 19р.
Модель кнопки: IT-1102A, кнопка тактовая прямая 6х6х5мм 4-pin




Результаты таковы

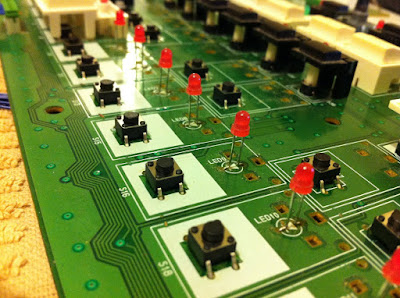

     В процессе выяснения тонкостей ремонта клавиатуры пришла мысль сделать небольшой мод светодиодов.
     Я решил на каждую четвертую кнопку оставить родной красный светодиод, остальные заменить на цветные.
Параметры светодиодов: 2в, 10mА 50-80мКд (ярче не нужно) главное не перепутать при пайке анод и катод иначе светодиод не будет гореть.
    Прилагаю небольшое видео к своему описанию.

Видео работы цветных светодиодов

    Белый светодиод получился слишком яркий. В будущем скорее всего заменю.
Что можно сказать по итогу проделанной работы, результатом я остался доволен доволен. Если вдруг кто-то из вас надумает провести подобную процедуру будьте предельно осторожны и если не уверены в своих силах не производите подобный ремонт самостоятельно.
    В планах заменить цифровой дисплей скажем на синий, вставить флоппи-эмулятор, а также чип с последней ОС.
